高低压配电柜基础知识!

2021-04-14 08:40:35


配电柜是指按照一定的接线方式组装成一次设备和二次设备的成套设备。用于对线路和设备进行控制和保护。按电压等级可分为高低压配电柜和低压配电柜。高低压配电柜按隔板分成各个隔间,主要分为母线室、断路器室、二次控制室、馈线室等。配电柜按功能可分为以下几种类型:

1. 进线柜:用于接收来自电网的电能。通常配有断路器开关、CT、PT、隔离刀等部件。

2. 出线柜:又称进料柜、配电柜,主要用于电能的分配,通常装有断路器开关、CT、PT、隔离刀等元件。

3、母线接触内阁:用来连接两段母线设备,在单母线部分,双母线系统经常使用母线接触,为了满足不同用户的需求选择不同的操作模式或确保故障情况下削减负荷的选择。

4、PT柜:又称电压互感器柜,一般是直接安装在母线上,具有母线电压检测和保护功能,为电动操作机构提供操作电源。按电压互感器PT、隔离刀、熔断器和避雷器。

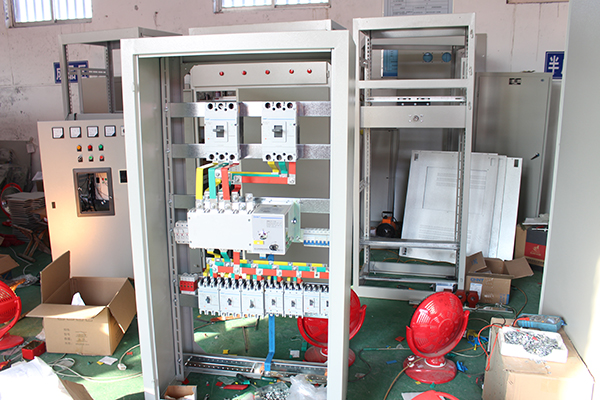

高低压开关柜

5. 隔离柜:用于隔离母线两端,或隔离电气设备和供电设备。它可以为操作人员提供一个可视的终端,方便维护和检修操作。由于隔离柜不具有断开连接的能力,当隔离柜的断路器闭合时,不允许推拉隔离柜的手车。

6. 电容柜:又称补偿柜,用于提高电网的功率因数,或用于无功补偿,主要元件有电容器、开关控制回路、熔断器等。电容器柜与电网切断后,需要一段时间放电,不允许直接接触机柜内的组件。同时,不允许在断电后立即关闭电容器,以免过压损坏电容器。通常要等几分钟。

7、计量柜:主要用于计量电能可分为高压计量柜和低压计量柜,在允许高压计量的情况下,尽量采用高压计量。
