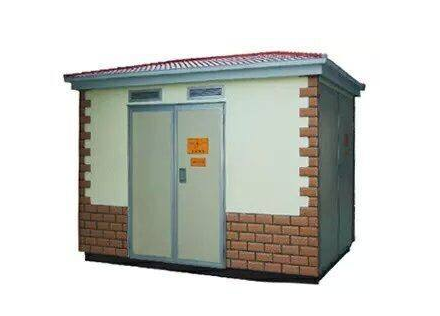

箱式变电站过电压介绍

2019-11-21 12:18:20

次


　　1、什么是箱式变电站过电压？

　　当箱式变电站中的变压器运行时，继电保护校验仪如果电压超过它的允许工作电压，就称为变压器的过电压。

　　2、箱式变压器过电压的分类：

　　过电压往往会对变压器的绝缘造成很大的危害,甚至使绝缘击穿。

　　【箱式变电站过电压】

　　过电压可分为大气过电压和操作过电压两种：

　　(1)大气过电压：输电线路直接遭雷击或雷云放电时,电磁场的剧烈变化所引起的过电压称为大气过电压;

　　(2)操作过电压：当箱式变电站中的变压器或线路上的开关进行合闸或拉闸操作时,因系统中电磁能量振荡和积聚而产生的过电压称为操作过电压。

　　变压器的这两种过电压都是作用时间短促的瞬变过程。继电保护校验仪操作过电压一般为额定电压的3.0一4.5倍，而大气过电压数值很高，可达额定电压的8一12 倍，并且绕组中电压分布极不均匀，进线端头部分线匝受到的电压很高。因此，必须采取必要的措施，防止过电压的发生和进行有效的保护。
