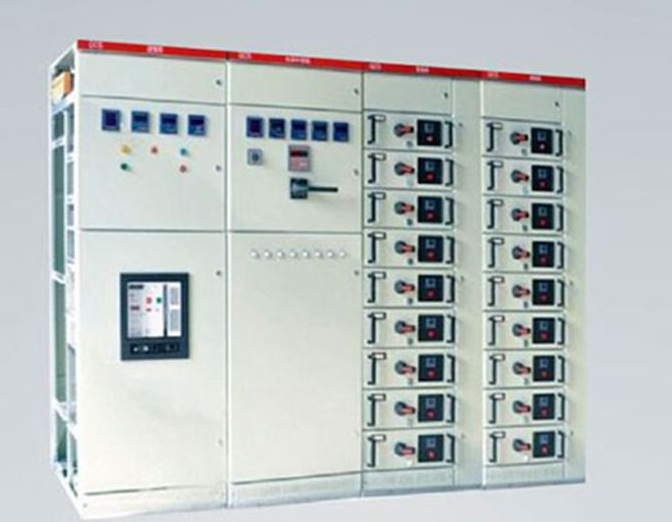

高低压开关柜技术要求和原理及要求

　　一、基本原理

　　开关柜内部发生局部放电时，放电产生的电磁波大部分被开关设备的金属外壳所屏蔽，小部分通过金属箱体的接缝处，同时产生一个瞬态对地电压。通过利用测试探头测试金属箱体外表面瞬间电位变化即可反映开关柜内部局部放电程度。

　　通过在开关柜表面布置多个测试探头，并在周围辅以若干个干扰信号采集探头，同步开展连续监测，根据时延原理，即可实现对开关柜内部局部放电源的定位。

　　二、基本要求

　　（1）探头应具有灵敏的传感能力，确保能够灵敏反映设备内部的局部放电状态；

　　（2）装置显示界面应人机友好，确保不同环境下画面均能显示清晰，便于现场测试人员快速读取；

　　（3）装置测试参数（背景干扰阈值、放电严重程度阈值等）设置方式应简洁明了；

　　（4）装置应具备局部放电严重程度初步估计及特征量即时显示功能；

　　（5）局部放电结果显示内容应包含常用的特征量，如脉冲个数、每周期脉冲个数、短期严重程度等能够反映局部放电发展程度的量；

　　（6）局部放电结果显示应符合IEC60270，可采取用pC值或dB值的方式。考虑现场条件，建议采取dB值的方式。其中：dB=20log（mV），dB与mV之间的关系见附录A，装置应至少满足附录A的要求。若采用pC值的方式，需提供与dB之间的换算关系；

　　（7）装置应具备自校验功能，现场使用时能快速判别仪器是否正常；

　　（8）装置设计应便于运行人员现场操控使用；

　　（9）系统应具备一定的数据记录能力，至少满足累积存储一周的数据记录能力；

　　（10）探头与主机之间数据传输线应采用同轴屏蔽结构，且阻抗与主机输入阻抗相匹配；

　　（11）探头宜采取外置式，与设备之间接触应充分、可靠；

　　（12）系统同步监测接入探头数量应具有较强的扩展性，适合于不同开关柜组数量的监测；

　　（13）装置应具备良好的零漂抑制能力；

　　（14）数据记录时间间隔提供多个可调选择。

　　高压开关柜测温设备采用性能优良的单片机控制，与传统开关状态指示仪相比，增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，处于柜体之外，同时增加了语音防误提示功能、数字仪表功能和过热报警等功能。
